一般的模型的加载在LeanOpenGL里已经讲解得比较清楚了，本博文是介绍如何在LeanOpenGL示例Mesh.h，和Model.h基础之上扩展，使其支持骨骼动画的播放。
骨骼动画的原理

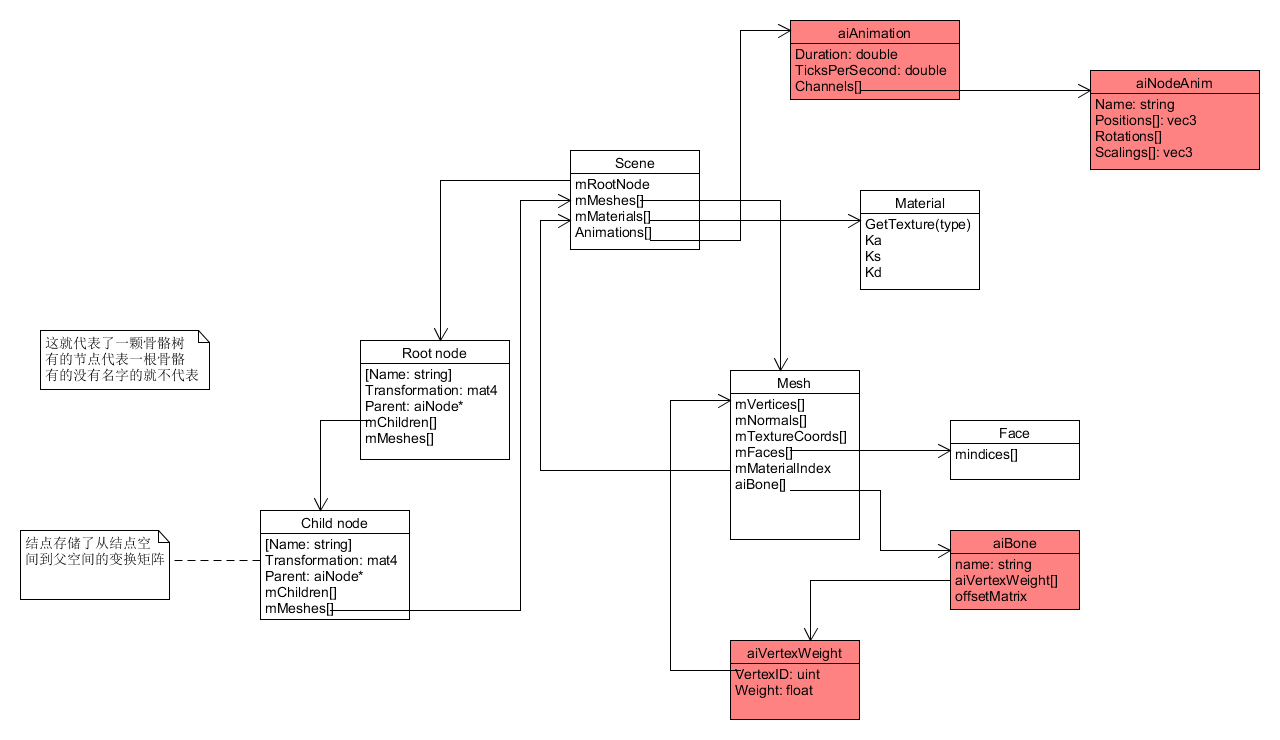

带有骨骼动画的模型除了有skin（即一系列的网格），还有骨骼aiBone和动画aiAnimation。骨骼没有大小和位置，只有一个名字和初始旋转矩阵（决定了骨骼的初始姿态），除此之外，每一个骨骼还存储了它所影响的顶点的ID以及影响的权重；动画aiAnimation存储了一系列的关键帧和当前动画的持续时间。关键帧存储的是从初始姿态到当前姿态，所有骨骼要经过的旋转平移和缩放。

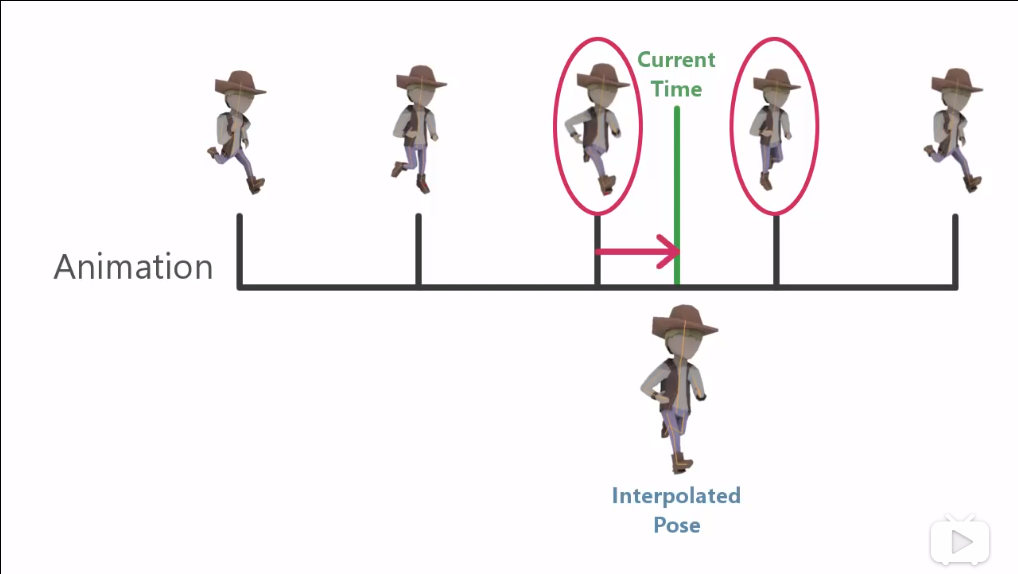

在骨骼动画播放的时候，首先根据当前时间找到动画的前一个关键帧和后一个关键帧，然后根据到这两个关键帧的时间距离进行线性插值，得到当前关键帧。再将当前关键帧的旋转平移和缩放应用到所有相关的骨骼上，从而改变当前的骨骼姿态。
最后在着色器中，将骨骼当前的姿态，按照权重作用到受其影响的顶点上，从而改变顶点的位置。
骨骼相关数据的加载
扩展Mesh中的顶点结构体：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| #define BONE_INFO_NUM 4
struct Vertex {
glm::vec3 Position;
glm::vec3 Normal;
glm::ivec4 boneID;
glm::vec4 boneWeight;
Vertex() {
Position = glm::vec3(0.0f, 0.0f, 0.0f);
Normal = glm::vec3(0.0f, 0.0f, 0.0f);
boneID = glm::ivec4(-1, 0, 0, 0);
boneWeight = glm::vec4(0.0f, 0.0f, 0.0f, 0.0f);
}
void AddBoneData(uint BoneID, float Weight) {
for (unsigned int i = 0; i < BONE_INFO_NUM; i++) {
if (Weight > boneWeight[i]) {
for (unsigned int j = BONE_INFO_NUM - 1; j > i; j--) {
boneWeight[j] = boneWeight[j - 1];
boneID[j] = boneID[j - 1];
}
boneWeight[i] = Weight;
boneID[i] = BoneID;
break;
}
}
}
void normalizeBoneWeight() {
float totalWeight = boneWeight.x + boneWeight.y + boneWeight.z + boneWeight.w;
boneWeight.x = boneWeight.x / totalWeight;
boneWeight.y = boneWeight.y / totalWeight;
boneWeight.z = boneWeight.z / totalWeight;
boneWeight.w = boneWeight.w / totalWeight;
}
};
|
顶点记录了影响它的骨骼的IDboneID，和对应的权重boneWeight，影响顶点的骨骼数量是没有上限的，在这里我们只取影响最大的4个骨骼。这里要注意的是，只取最大的四个，最后他们的权重和并不为1，导致在播放骨骼动画的时候，模型会变形，所以在所有骨骼都处理完毕之后，要对每一个顶点执行normalizeBoneWeight函数，使它们的权重值和为1。
加载骨骼数据并归一化
在加载完Mesh的其他数据的时候，遍历Mesh中的所有骨骼，将骨骼的ID和权重添加到对应的顶点的属性中，这里参照ogldev教程（参考3）的做法，所有Mesh的骨骼是存在一起的，这样方便最后一次性将所有骨骼的姿态传入着色器。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
|
for (uint i = 0; i < mesh->mNumBones; i++) {
unsigned int BoneIndex = 0;
string BoneName(mesh->mBones[i]->mName.data);
if (boneMap.find(BoneName) == boneMap.end()) {
BoneIndex = numBones;
numBones++;
Bone tmpBone;
tmpBone.boneOffset = mesh->mBones[i]->mOffsetMatrix;
tmpBone.name = BoneName;
boneMap[BoneName] = BoneIndex;
allBones.push_back(tmpBone);
}
else {
BoneIndex = boneMap[BoneName];
}
for (uint j = 0; j < mesh->mBones[i]->mNumWeights; j++) {
unsigned int vertexID = mesh->mBones[i]->mWeights[j].mVertexId;
float weight = mesh->mBones[i]->mWeights[j].mWeight;
vertices[vertexID].AddBoneData(BoneIndex, weight);
}
}
for (auto& vertex : vertices) {
vertex.normalizeBoneWeight();
}
|
骨骼动画的渲染
计算当前帧
以下直接直接复用了ogldev教程的源码
这里设置的动画是循环播放的，所以将当前时间以模型持续时间取模，计算出动画的时间位置。
骨骼是一个树的结构，骨骼树的信息存储在以Scene->mRootNode为根节点的树中，如果当前node的mName不为空，那么它就代表一根骨骼，node的childNode就是它的子骨骼。因为父骨骼的姿态要影响到子骨骼的姿态（如大腿骨移动，小腿骨骼也要跟着移动），所以要从根节点开始，一层一层递归地计算。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| void BoneTransform(float TimeInSeconds, vector<Matrix4f>& Transforms)
{
Matrix4f Identity;
Identity.InitIdentity();
float TicksPerSecond = (float)(pScene->mAnimations[0]->mTicksPerSecond != 0 ? pScene->mAnimations[0]->mTicksPerSecond : 25.0f);
float TimeInTicks = TimeInSeconds * TicksPerSecond;
float AnimationTime = fmod(TimeInTicks, (float)pScene->mAnimations[0]->mDuration);
ReadNodeHeirarchy(AnimationTime, pScene->mRootNode, Identity);
Transforms.resize(numBones);
for (uint i = 0; i < numBones; i++) {
Transforms[i] = allBones[i].FinalTransformation;
}
}
|
根据当前时间找出当前的前一帧和后一帧，再根据时间差线性插值，计算出的平移，旋转和缩放并结合父骨骼的变换作用到当前骨骼上，最后将计算好的当前骨骼的姿态作为父骨骼的变换，递归地处理所有子骨骼：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| void ReadNodeHeirarchy(float AnimationTime, const aiNode* pNode, const Matrix4f& ParentTransform)
{
string NodeName(pNode->mName.data);
const aiAnimation* pAnimation = pScene->mAnimations[0];
Matrix4f NodeTransformation(pNode->mTransformation);
const aiNodeAnim* pNodeAnim = FindNodeAnim(pAnimation, NodeName);
if (pNodeAnim) {
aiVector3D Scaling;
CalcInterpolatedScaling(Scaling, AnimationTime, pNodeAnim);
Matrix4f ScalingM;
ScalingM.InitScaleTransform(Scaling.x, Scaling.y, Scaling.z);
aiQuaternion RotationQ;
CalcInterpolatedRotation(RotationQ, AnimationTime, pNodeAnim);
Matrix4f RotationM = Matrix4f(RotationQ.GetMatrix());
aiVector3D Translation;
CalcInterpolatedPosition(Translation, AnimationTime, pNodeAnim);
Matrix4f TranslationM;
TranslationM.InitTranslationTransform(Translation.x, Translation.y, Translation.z);
NodeTransformation = TranslationM * RotationM * ScalingM;
}
Matrix4f GlobalTransformation = ParentTransform * NodeTransformation;
if (boneMap.find(NodeName) != boneMap.end()) {
uint BoneIndex = boneMap[NodeName];
allBones[BoneIndex].FinalTransformation = globalInverseTransform * GlobalTransformation * allBones[BoneIndex].boneOffset;
}
for (uint i = 0; i < pNode->mNumChildren; i++) {
ReadNodeHeirarchy(AnimationTime, pNode->mChildren[i], GlobalTransformation);
}
}
|
将骨骼姿态作用在顶点上
最后将计算好的所有的骨骼姿态传入着色器中：
1
2
3
4
5
6
| BoneTransform(time, Transforms);
for (unsigned int i = 0; i < numBones; i++) {
sprintf(uniformName, "gBones[%d]", i);
GLuint location = glGetUniformLocation(shader.ID, uniformName);
glUniformMatrix4fv(location, 1, GL_TRUE, (const GLfloat*)Transforms[i]);
}
|
在着色器中，先根据顶点受影响的骨骼ID和权重，计算出当前顶点受骨骼姿态的影响矩阵BoneTransform，顶点在乘以Model，View，Projection矩阵前，先乘以BoneTransform矩阵。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| #version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNormal;
layout (location = 2) in ivec4 BoneIDs;
layout (location = 3) in vec4 Weights;
...
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;
...
const int MAX_BONES = 100;
uniform mat4 gBones[MAX_BONES];
void main()
{
mat4 BoneTransform = mat4(1.0);
BoneTransform = gBones[BoneIDs[0]] * Weights[0];
BoneTransform += gBones[BoneIDs[1]] * Weights[1];
BoneTransform += gBones[BoneIDs[2]] * Weights[2];
BoneTransform += gBones[BoneIDs[3]] * Weights[3];
vs_out.FragPos = vec3(model * BoneTransform * vec4(aPos, 1.0));
...
gl_Position = projection * view * vec4(vs_out.FragPos, 1.0);
}
|
Code
扩展后完整的Mesh和Model
参考
